کنترلر ویدئو وال سخت‌افزاری دیجی‌برد (DigiBird) بر پایه معماری پردازش موازی FPGA طراحی شده و بدون نیاز به سیستم‌عامل (Pure Hardware)، پایداری مطلق ۱۰۰٪ را برای اتاق‌های کنترل حساس، مراکز مانیتورینگ و دیسپاچینگ به ارمغان می‌آورد. این تجهیزات با پشتیبانی از ورودی‌های 4K UHD، ساختار ماژولار شاسی (از 3U تا 26U)، لایه‌بندی پیشرفته تصویر (PIP) و نرخ سوئیچینگ زیر ۲۰ میلی‌ثانیه، ایده‌آل‌ترین گزینه برای پروژه‌های مانیتورینگ صنعتی ۲۴/۷ هستند.

دسته: FPGA

توضیحات کامل (Full Description)

معرفی تخصصی پردازنده‌های ویدئو وال DigiBird

در مراکز فرماندهی و اتاق‌های مانیتورینگ حساس، قطعی سیستم یا تأخیر در نمایش تصاویر به هیچ عنوان پذیرفته نیست. کنترلرهای ویدئو وال DigiBird (سری VWC2) با بهره‌گیری از تکنولوژی خالص سخت‌افزاری (Zero OS)، امکان هنگ کردن، حملات ویروسی یا بروز خطا در سیستم‌عامل را به صفر رسانده‌اند. این تجهیزات توسط گروه مهندسی تکفام ارائه شده و امکان مدیریت هم‌زمان ده‌ها ورودی تصویری مختلف را بر روی نمایشگرهای ویدئو وال فراهم می‌سازند.

ویژگی‌ها و مزایای کلیدی پردازنده‌های DigiBird

معماری سخت‌افزاری FPGA (بدون سیستم‌عامل): بوت سریع در ۱۵ ثانیه و کارکرد مداوم و بی‌درنگ در شرایط عملیاتی سخت ۲۴/۷.
پشتیبانی از رزولوشن 4K UHD: پردازش ورودی‌های 4K (رزولوشن $3840 \times 2160$ در ۳۰ هرتز) و خروجی‌های Full HD با عمق رنگ ۲۴ بیت و نمونه‌برداری 4:4:4.
سرعت پاسخ‌دهی فوق‌العاده بالا: نرخ سوئیچینگ منابع کمتر از ۲۰ میلی‌ثانیه و بازخوانی سناریوها/چیدمان‌ها در کمتر از ۱۶ میلی‌ثانیه.
چیدمان آزادانه پنجره‌ها (Flexible Windowing): پشتیبانی از تغییر سایز، کشیدگی (Stretching)، جابه‌جایی آزادانه و تصویر در تصویر (PIP) تا ۸ پنجره در هر نمایشگر.
ساختار ماژولار و انعطاف‌پذیر: ارائه در دو سری اصلی VWC2-M4 (شاسی‌دار ماژولار) و VWC2-B (کامپکت) جهت پوشش انواع ابعاد پروژه.
قابلیت اطمینان بالا (Redundancy): امکان نصب منبع تغذیه (PSU) و کارت کنترل رزرو (Redundant) در شاسی‌های سری M4.

معرفی سری‌های محصول DigiBird

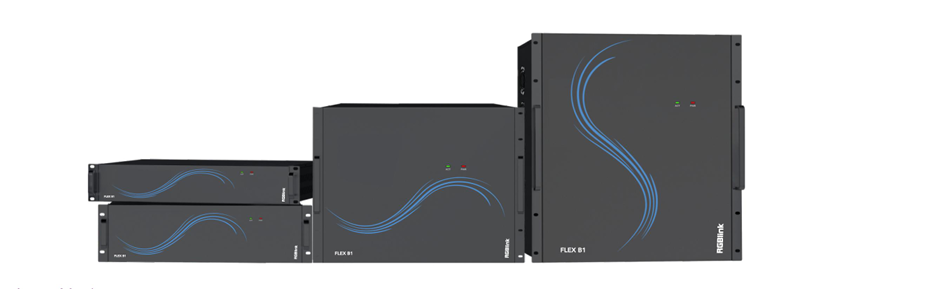

۱. سری ماژولار DigiBird VWC2-M4 (مناسب پروژه‌های متوسط تا بسیار بزرگ)

این سری به صورت شاسی‌های قابل اسلات‌بندی (3U تا 26U) ارائه می‌شود و امکان ترکیب انواع کارت‌های ورودی و خروجی را فراهم می‌سازد:

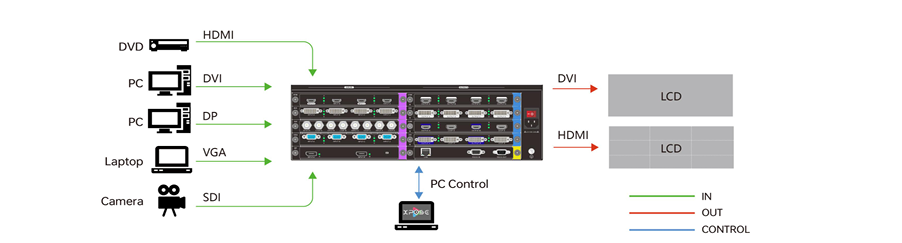

تنوع کارت‌های ورودی (Input Cards): پشتیبانی از پورت‌های HDMI 4K/HD، DVI (Single/Dual Link)، DisplayPort 4K/HD، SDI، VGA، CVBS، YPbPr و کارت دکودر IP (رمزگشایی منابع تحت شبکه).
تنوع کارت‌های خروجی (Output Cards): کارت‌های DVI ،HDMI ،SDI ،HDBaseT و کارت پیش‌نمایش شبکه (NPC).
پهنای باند بالا: پهنای باند ۱۰ گیگابیت بر ثانیه برای هر اسلات ورودی و ۴۰ گیگابیت بر ثانیه برای اسلات خروجی.

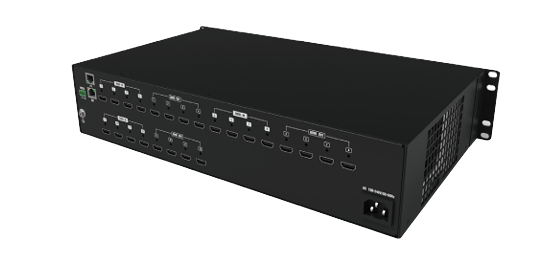

۲. سری کامپکت DigiBird VWC2-B (مناسب پروژه‌های کوچک تا متوسط)

این سری با طراحی فشرده و بدنه یکپارچه، راهکاری اقتصادی و در عین حال حرفه‌ای برای اتاق‌های جلسه و مانیتورینگ‌های کوچک ارائه می‌دهد:

ترکیب‌های پورت: مدل‌های $4\times4$ ، $4\times8$ ، $8\times8$ ، $4\times12$ و $8\times16$ (بر پایه پورت HDMI).
ویژگی‌ها: نصب سریع و آسان، طول عمر بالا (MTBF بیش از ۱۰۰,۰۰۰ ساعت) و دامنه دمای کاری گسترده.

برند و مدل	دیجی‌برد سری VWC2-M4 (DigiBird VWC2-M4 Series)
معماری پردازش	آرایه سخت‌افزاری خالص FPGA (بدون سیستم‌عامل / Pure Hardware)

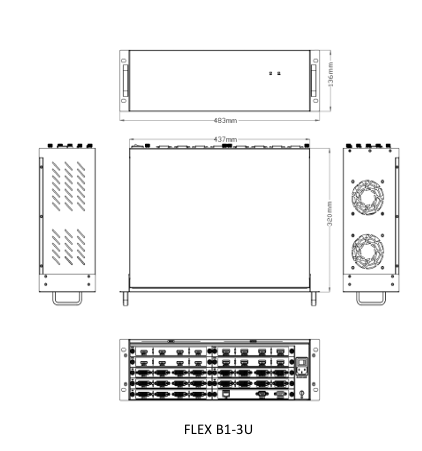

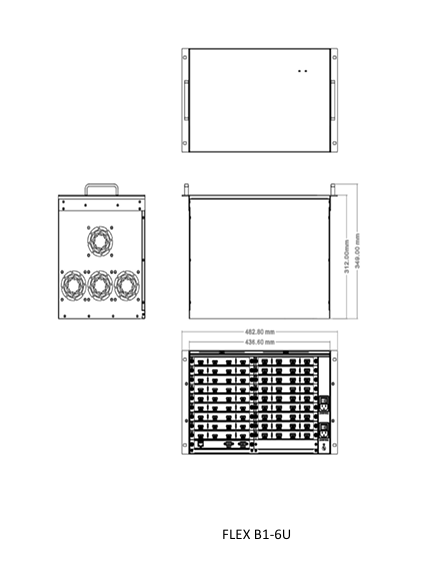

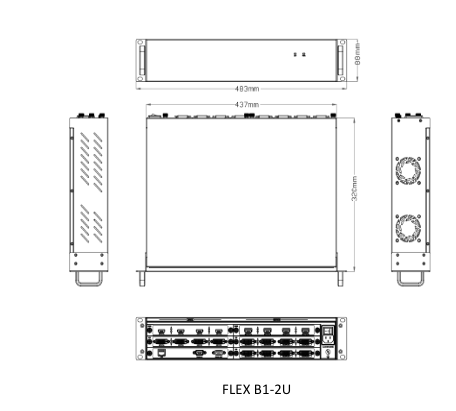

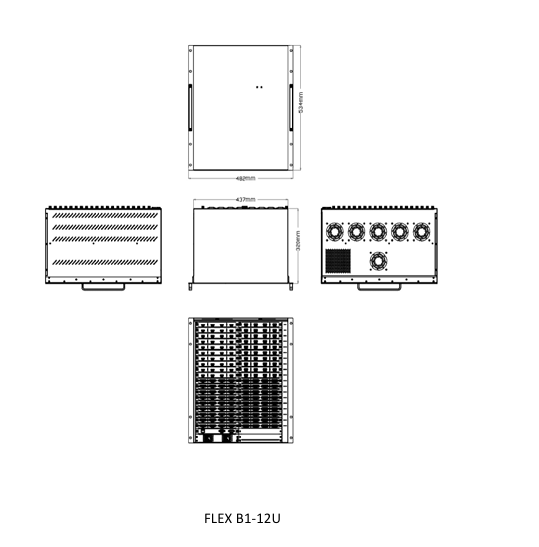

ابعاد شاسی (Rack Unit)	تنوع در مدل‌های 3U, 4U, 6U, 8U, 14U, 26U
ظرفیت کارت‌های ورودی	پشتیبانی از ۶ تا ۴۲ کارت ورودی (بسته به سایز شاسی)
ظرفیت کارت‌های خروجی	پشتیبانی از ۲ تا ۳۶ کارت خروجی (بسته به سایز شاسی)
پورت‌های ورودی پشتیبانی‌شده	HDMI (4K/HD), DVI, DisplayPort, SDI, VGA, CVBS, YPbPr, IP Decoding
پورت‌های خروجی پشتیبانی‌شده	HDMI, DVI, SDI, HDBaseT, Network Preview (NPC)
حداکثر رزولوشن ورودی	4K UHD (3840 * 2160 @30Hz)
حداکثر رزولوشن خروجی	Full HD (1920 * 1200 @60Hz)
سرعت سوئیچینگ تصویر	کمتر از ۲۰ میلی‌ثانیه
زمان فراخوانی سناریو	کمتر از ۱۶ میلی‌ثانیه
پهنای باند کارت‌ها	۱۰ گیگابیت بر ثانیه هر اسلات ورودی / ۴۰ گیگابیت بر ثانیه هر اسلات خروجی
عمق رنگ و نمونه‌برداری	۲۴ بیت (۸ بیت برای هر رنگ)، 4:4:4
منبع تغذیه (PSU)	قابلیت نصب منبع تغذیه رزرو (Redundant PSU) در مدل‌های 4U به بالا
کارت کنترل (Control Card)	پشتیبانی از کارت کنترل پشتیبان (Redundant Control Card)
پروتکل‌های کنترل	پورت شبکه TCP/IP (RJ45) و پورت سریال RS232
پایداری عملیاتی	طراحی صنعتی جهت کارکرد مداوم ۲۴/۷ (MTBF: ۵۰,۰۰۰ ساعت)
گارانتی و خدمات	۱ سال گارانتی رسمی تکفام و ۳ سال خدمات پس از فروش
